Cấu tạo quạt ly tâm công nghiệp chi tiết cấu tạo và nguyên lý hoạt động

14 Tháng Bảy, 2026 QR Code

Hiểu rõ cấu tạo quạt ly tâm và nguyên lý hoạt động giúp người dùng lựa chọn đúng thiết bị cho hệ thống thông gió, hút bụi hoặc xử lý khí thải. Với khả năng tạo áp suất cao, quạt ly tâm có thể vận chuyển không khí qua đường ống dài và nhiều trở lực, đáp ứng hiệu quả nhu cầu của các công trình dân dụng và công nghiệp.

Quạt ly tâm là gì?

Quạt ly tâm là thiết bị cơ khí sử dụng lực ly tâm để hút và đẩy không khí hoặc các loại khí qua hệ thống đường ống. Khi hoạt động, không khí được hút vào theo phương dọc trục, sau đó được cánh quạt gia tốc và đẩy ra cửa xả theo phương vuông góc với trục quay.

So với quạt hướng trục, quạt gió ly tâm tạo áp suất tĩnh cao hơn nên phù hợp với các hệ thống có nhiều trở lực như đường ống dài, bộ lọc bụi hoặc thiết bị xử lý khí. Bên cạnh khả năng truyền gió đi xa, quạt còn hoạt động hiệu quả trong môi trường chứa bụi, hơi nóng, khí thải hoặc hóa chất khi được chế tạo từ vật liệu phù hợp.

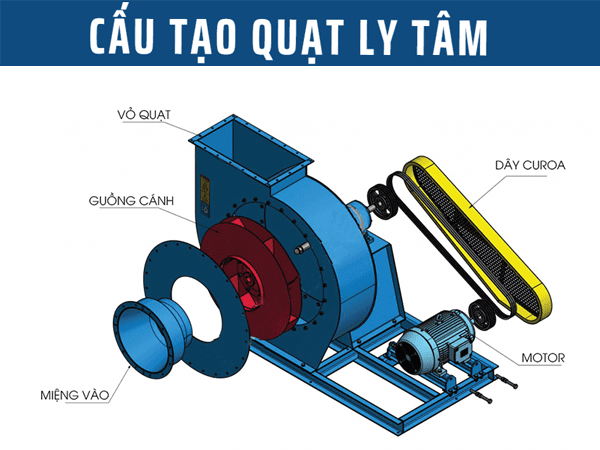

Cấu tạo quạt ly tâm công nghiệp chi tiết

Một quạt ly tâm công nghiệp tiêu chuẩn gồm nhiều chi tiết cơ khí kết hợp với nhau tạo thành một hệ thống hoàn chỉnh. Mỗi bộ phận đảm nhận một nhiệm vụ riêng nhưng đều góp phần quyết định đến hiệu suất và độ bền của thiết bị.

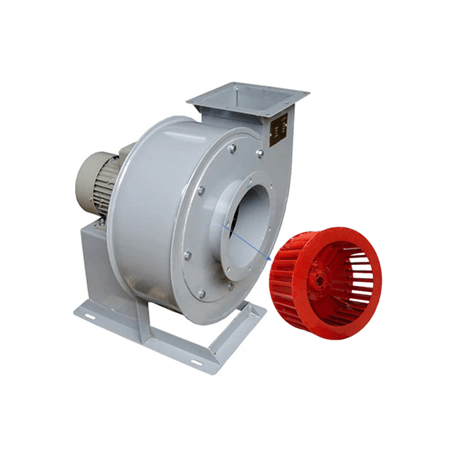

Cánh quạt ly tâm (Guồng cánh)

Cánh quạt được xem là bộ phận quan trọng nhất của quạt ly tâm vì trực tiếp tạo ra lưu lượng gió và áp suất. Khi quay với tốc độ cao, cánh quạt tạo lực ly tâm để hút không khí vào tâm quạt rồi đẩy ra cửa xả.

Guồng cánh thường được chế tạo từ thép, inox hoặc hợp kim nhôm nhằm đảm bảo khả năng chịu lực và chống ăn mòn. Với những môi trường đặc biệt, nhà sản xuất có thể sử dụng vật liệu composite hoặc nhựa kỹ thuật để tăng khả năng kháng hóa chất. Tùy từng dòng quạt, guồng có thể gồm từ vài cánh đến hàng chục cánh.

Vỏ quạt quạt ly tâm

Vỏ quạt có hình dạng xoắn ốc, thường được gọi là vỏ sên. Thiết kế này giúp thu gom và dẫn hướng dòng khí từ cánh quạt ra cửa xả, đồng thời chuyển đổi động năng thành áp suất để tăng hiệu quả vận chuyển không khí.

Ngoài nhiệm vụ dẫn khí, vỏ quạt còn bảo vệ toàn bộ các bộ phận bên trong khỏi bụi bẩn, va đập và tác động từ môi trường. Kết cấu chắc chắn cũng giúp giảm rung lắc trong quá trình vận hành. Vỏ quạt thường được chế tạo từ thép, inox hoặc thép mạ kẽm. Bề mặt được phủ sơn tĩnh điện nhằm chống gỉ, chống oxy hóa và tăng tuổi thọ khi làm việc.

Trục quạt ly tâm

Trục quạt là chi tiết kết nối giữa động cơ và cánh quạt. Bộ phận này truyền mô-men xoắn từ động cơ đến guồng cánh, giúp cánh quạt quay ổn định với tốc độ thiết kế. Để chịu được tải trọng lớn, trục thường được gia công từ thép hợp kim có độ cứng cao. Đồng thời, hệ thống vòng bi chất lượng tốt giúp giảm ma sát, hạn chế mài mòn thiết bị.

Động cơ của quạt ly tâm

Động cơ là nguồn cung cấp năng lượng cho quạt ly tâm. Khi được cấp điện, động cơ chuyển đổi điện năng thành cơ năng để làm quay trục và cánh quạt. Tùy theo nhu cầu sử dụng, quạt có thể sử dụng động cơ một pha hoặc ba pha với nhiều mức công suất khác nhau.

Hệ truyền động quạt ly tâm

Hệ truyền động có nhiệm vụ truyền lực từ động cơ đến cánh quạt. Hiện nay có hai kiểu truyền động phổ biến là trực tiếp và gián tiếp. Ở dạng truyền động trực tiếp, cánh quạt được gắn trực tiếp lên trục động cơ. Cấu tạo này giúp giảm hao hụt công suất, tăng hiệu suất và đơn giản hóa việc bảo dưỡng.

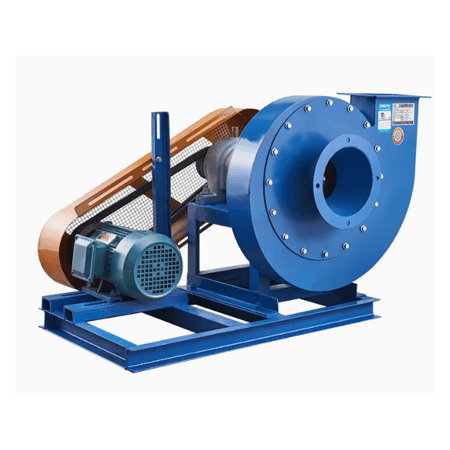

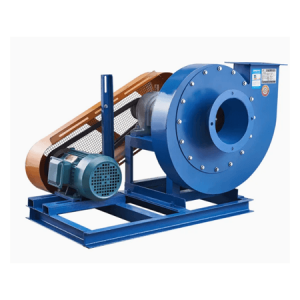

Với truyền động gián tiếp, động cơ kết nối với cánh quạt thông qua dây curoa và puly. Kiểu thiết kế này giúp động cơ tách khỏi luồng khí nóng hoặc môi trường nhiều bụi, đồng thời dễ dàng thay đổi tốc độ quay bằng cách điều chỉnh tỷ số truyền.

Bộ điều khiển quạt ly tâm

Nhiều hệ thống quạt ly tâm hiện đại được tích hợp bộ điều khiển nhằm tối ưu hiệu quả vận hành. Thiết bị quạt có thể điều chỉnh tốc độ quay, lưu lượng gió hoặc áp suất theo nhu cầu thực tế. Khi kết hợp với biến tần, quạt có thể hoạt động linh hoạt hơn, giảm tiêu thụ điện năng và hạn chế tình trạng quá tải.

Các bộ phận phụ trợ thiết bị quạt

Ngoài các bộ phận chính, quạt ly tâm còn được trang bị nhiều chi tiết hỗ trợ như gối đỡ, vòng bi, chân đế, bộ giảm rung, cửa hút và cửa xả. Mặc dù kích thước không lớn nhưng các bộ phận này góp phần đảm bảo quạt vận hành ổn định, giảm rung động và kéo dài tuổi thọ của toàn bộ hệ thống.

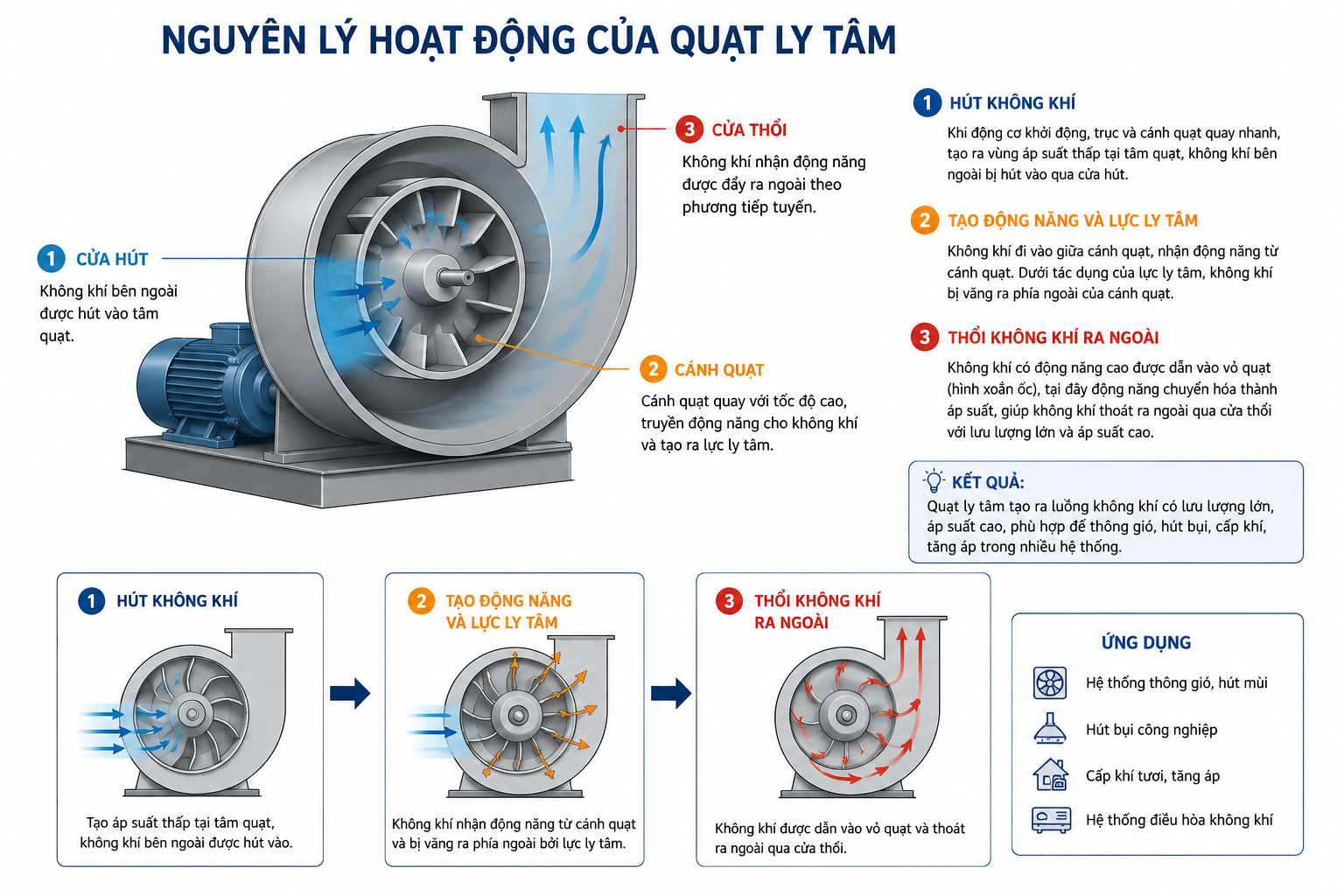

Nguyên lý hoạt động của quạt ly tâm

Quạt ly tâm hoạt động dựa trên lực ly tâm. Khi động cơ quay, cánh quạt tạo vùng áp suất thấp tại tâm quạt, hút không khí từ bên ngoài vào. Dòng khí sau đó được gia tốc và đẩy từ tâm ra mép ngoài của guồng cánh nhờ lực ly tâm.

Vỏ quạt có nhiệm vụ dẫn hướng dòng khí đến cửa xả, đồng thời chuyển một phần động năng thành áp suất. Nhờ đó, quạt tạo được lưu lượng gió ổn định và áp suất cao, phù hợp với các hệ thống đường ống dài, hút bụi, thông gió và xử lý khí thải.

Với khả năng tạo áp suất cao, độ bền tốt và phạm vi ứng dụng rộng, quạt ly tâm vẫn là lựa chọn hàng đầu trong các hệ thống thông gió và xử lý môi trường hiện nay. Việc hiểu rõ cấu tạo quạt ly tâm và nguyên lý hoạt động sẽ giúp lựa chọn đúng thiết bị, khai thác hiệu quả và nâng cao tuổi thọ cho toàn bộ hệ thống.

Bài, ảnh: Thế Tưởng 12
